SAILOR 6110: CANBUS и RJ45 в одной системе
Карточка SAILOR 6110 в каталоге группы
При подготовке замены SAILOR 6110 строка «соединительные кабели» скрывает слишком много разных вопросов. В брошюре изготовителя описаны CANBUS/NMEA 2000 и соединения подсистем кабелями RJ45 через коммутатор. Для закупки это разные группы связей. Их полезно разделить ещё при обследовании существующей установки, чтобы длина трассы или похожий разъём не стали единственным основанием для выбора принадлежностей.

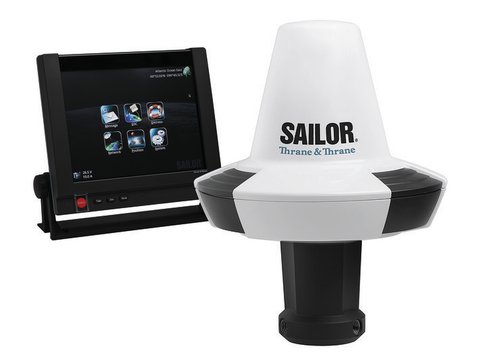

На фотографии из нашей карточки видны наружный узел и экран. Индексы всех блоков, типы соединений, принтер и питание по ней не определяются.
Две группы связей в исходном документе
Брошюра Cobham 71-132180-A04 от февраля 2018 года в разделе кабельной организации называет CANBUS с обозначением NMEA 2000. В технической таблице приёмопередающего интерфейса указан DeviceNet Mini-style, Male. Отдельно текст описывает подключение подсистем, например панелей сигнализации, кабелями RJ45 через коммутатор.
Это описание архитектуры определённой редакции. Оно не даёт основания объявлять взаимозаменяемыми кабели этих двух групп. Равным образом наличие RJ45 в тексте не подтверждает пригодность произвольного офисного кабеля, коммутатора или готовой сети судна. Исполнения, условия применения и конкретные соединения устанавливаются документацией поставляемого оборудования.
Учитывайте связи между определёнными блоками
Для обследования удобна таблица, в которой у каждой линии есть начало и конец. В соседних графах указывают полные обозначения блоков, назначение интерфейсов, предполагаемый путь, состояние и планируемое повторное использование. Если маркировка недоступна, это лучше оставить открытым вопросом, чем заполнить её по сходной фотографии из каталога.
Представим две условные трассы: 12 м между одной парой устройств и 5 м между другой. Сумма 17 м характеризует только общий метраж обследованных путей. Она не превращает две линии в один взаимозаменяемый кабель длиной 17 м. Различаются конечные устройства, соединители и назначение связи. Допустимые длины, запас, промежуточные элементы и конкретные исполнения определяются отдельно; приведённые числа не являются рекомендацией по монтажу.
Такая запись помогает передать информацию поставщику без самостоятельного изменения действующей системы. Для существующей линии важно различать «кабель физически проложен» и «его применение подтверждено для новой конфигурации». Первое можно установить обследованием, второе требует технического сопоставления.
В одной брошюре встречаются разные обозначения
У документа есть существенная граница применимости. Основной текст и схема называют терминал сообщений SAILOR 6018, а абзац о принтере сохраняет ссылку на SAILOR 6006. Поэтому по одной этой брошюре нельзя подтвердить конкретную пару принтера и пользовательского терминала.
Это повод запросить применимую схему с точными индексами, а не самостоятельно объединять фрагменты документа. Поставщик должен связать предлагаемое поколение блоков, их интерфейсы и нужные принадлежности. Общий перечень семейства полезен для постановки вопросов, но не заменяет такого подтверждения.
Что передать для расчёта соединений
Начните с описи существующих блоков и фотографий доступной маркировки. Затем приложите схему расположения и таблицу линий с известными начальной и конечной точками. Отметьте, какие элементы остаются, какие меняются и по каким ещё нет данных. Если требуется обследование, выделите его самостоятельной работой в предложении.
Согласованная ведомость должна связывать кабельные принадлежности с конкретными линиями. Проверка при получении тогда опирается на обозначения, количество и подтверждённое назначение каждой позиции. Набор похожих соединителей без этой связи ещё не позволяет проверить готовность аппаратного состава к предусмотренной установке.
В карточке SAILOR 6110 ApocalypseMoto340 рассматривается согласуемый полный комплект с принтером и блоком питания. Полные исполнения, кабельные принадлежности, состояние, наличие, срок и общую стоимость подтверждаем предложением. Монтаж, подключение и тариф согласуются отдельно. Для поставки укажите город или порт получения, количество систем и требуемое окно работ на судне.
Источник: Cobham, SAILOR 6110 Product Sheet 71-132180-A04, 02.18 — опубликованная копия документа изготовителя. Обе страницы проверены. Статья помогает подготовить исходные данные для согласования; монтажная схема и эксплуатационные действия здесь не задаются.
