NBW-1000: кнопки подтверждения после ремонта
Правила РС и РКО: практическое применение
После переделки мостика блок подтверждения вахты может остаться исправным, но оказаться за новым экраном, в стороне от рабочего места или у прохода. Заказ ещё одной кнопки не решает вопрос её расположения. Для BNWAS нужно описать, откуда ведётся наблюдение, кому доступен блок и как он соотносится с индикаторами и предусмотренными рабочими местами.
Различать назначение блоков
Условный пример относится к самоходному судну российского флага под наблюдением РС, не совершающему международных рейсов. В документах уже предусмотрена система контроля дееспособности вахтенного помощника капитана. При ремонте меняют консоль, часть индикаторов и расположение кнопочных блоков. Статья не устанавливает обязательность BNWAS для любого судна и не предлагает самостоятельно менять настройки действующей системы.
NSR NBW-1000 — система BNWAS в каталоге нашей группы AlphaSolutions. В официальной брошюре rev.16 изготовитель отдельно перечисляет блок управления NBW-1000, соединительный блок NBW-1050J, блоки подтверждения NBW-1090RW и блоки сигнализации NBW-1010A. Датчик движения NBW-1090P указан среди опций. Этот перечень помогает не объединять разные функции одной строкой «кнопка с сигнализацией».
До заказа подготовьте перечень существующих блоков с индексами и фотографиями. Отдельно укажите, что сохраняется, что переносится и что предполагается добавить. Доступность опции у изготовителя не является подтверждением её применимости к любому исполнению или согласованной замены одного способа подтверждения другим.
Где предусматривается подтверждение
Использована часть V Правил по оборудованию морских судов РС, версия от 1 января 2026 года. Её область по 1.1.1 — самоходные суда, не совершающие международных рейсов, и предназначенное для них навигационное оборудование. Дополнительные указания морской администрации флага учитывают по 1.1.3. Название системы и страна поставщика эту область не изменяют.

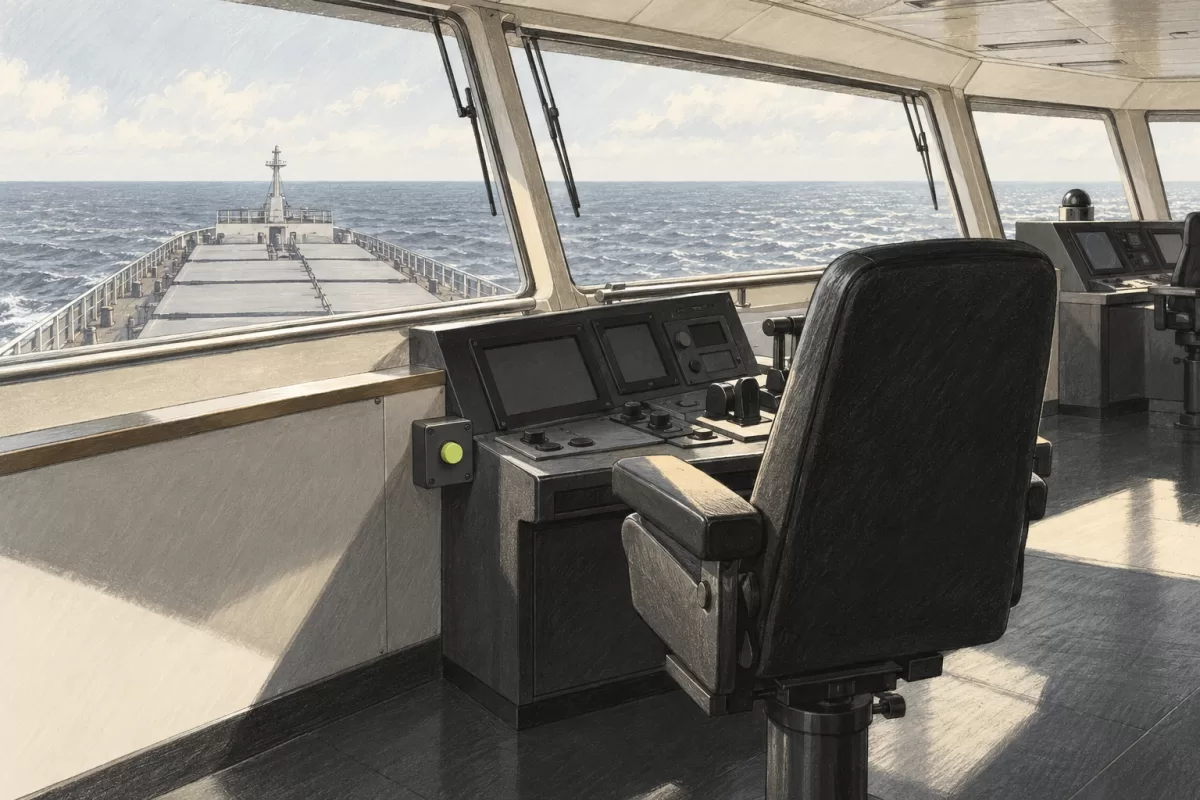

По 3.4.7.1 устройства подтверждения звуковых и световых сигналов и возврата системы в исходное состояние располагаются на мостике только там, откуда обеспечивается надлежащее наблюдение. Предпочтительно их размещение вблизи визуальных индикаторов. Должна сохраняться лёгкая доступность с предусмотренных мест управления, судовождения и маневрирования, наблюдения, а также с крыльев мостика.
Следовательно, в задании нужен план рабочих мест, а не только число кнопок. Фотография одной пустой переборки не показывает, откуда вахтенный помощник пользуется устройством и что находится в его поле наблюдения. Новая консоль или кресло могут изменить доступность без замены самого кнопочного блока. Это и следует описать в исходных данных после ремонта.
Доступность не равна случайному нажатию
Пункт 3.4.7.2 требует конструкции, позволяющей использовать устройство только вахтенному помощнику на мостике и исключающей непреднамеренное использование другими лицами. Поэтому «поставить у самой двери, чтобы все видели» — неполное задание. В согласованном решении учитывают рабочее место и окружающую обстановку, не назначая произвольный защитный кожух или крепление из общей статьи.
Подтверждение и возврат системы нужно отличать от специального аварийного вызова. По 3.4.7.3 такая кнопка может быть предусмотрена на посту судовождения и маневрирования для экстренного вызова резервного помощника или капитана с подачей тревог второго и затем третьего уровня. Это отдельное назначение; слово «может» не превращает её в обязательную дополнительную кнопку каждого комплекта NBW-1000.
В задании также обозначьте расположение индикаторов. По 3.4.7.4 световой сигнал после периода ожидания должен быть видим с любого рабочего места мостика, а первый звуковой уровень — слышен на всех его рабочих местах. Второй уровень адресован месту размещения резервного помощника или капитана, третий — другим членам экипажа, способным принять меры. Особый вариант совмещения оповещения для непассажирских судов предусмотрен в 3.4.7.5. Замена кнопки не подтверждает автоматически работу всего оповещения.
Что включить в ведомость
| Исходные сведения | Что согласовать |
|---|---|
| Документы судна и существующая BNWAS | Назначение и границы изменения |
| План постов, крыльев и консолей | Места доступного подтверждения при надлежащем наблюдении |
| Индексы кнопочных блоков и индикаторов | Сохраняемые, переносимые и новые позиции |
| Перечень функций каждого блока | Подтверждение, возврат, сигнализация, отдельный аварийный вызов |
| Программа проверки после ремонта | Проверяемые места и результаты для всего затронутого состава |
Запрос должен различать поставку блоков, перенос и проверку системы. Изменение режимов и испытания выполняют предусмотренным способом по документации, без самостоятельной настройки по общему тексту. Укажите порт, количество и сроки. Контактные сведения дополняйте в почтовой программе; наличие и исполнение поставки подтверждаются отдельно.
Первичные источники
- РС, часть V: 1.1.1, 1.1.3 и 3.4.7.1–3.4.7.5.
- NSR, NBW-1000: функции и отдельные блоки, брошюра rev.16.
