EXPLORER 325: что входит в максимум потребления 150 Вт
Карточка EXPLORER 325 в каталоге группы
При выборе питания автомобильного спутникового поста недостаточно найти в описании EXPLORER 325 диапазон напряжения. Нужно ещё определить, какую часть установки охватывает указанная мощность. В листе изготовителя 71-131690-D03 от октября 2023 года максимум 150 Вт приведён с существенной оговоркой: в него входят антенна и выход PoE. Эта граница расчёта помогает избежать как пропуска нагрузки, так и её повторного учёта.

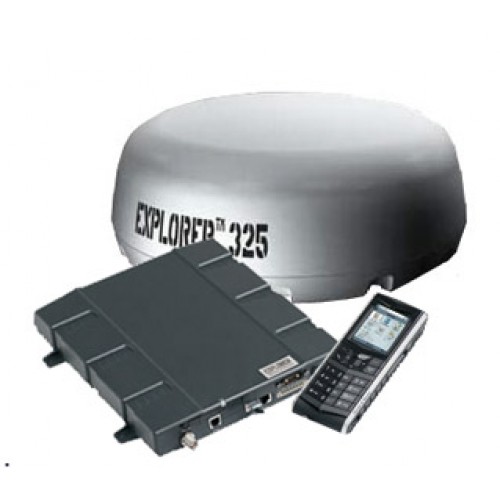

На изображении видны антенна с обозначением EXPLORER 325, трансивер и трубка. Оно показывает компоновку; фактические исполнения и состав заказа определяются предложением.
Сначала определите границу подсчёта
Удобно разделить оборудование на получающее питание через терминал и имеющее самостоятельный источник. Если принадлежность действительно питается от PoE терминала в согласованной конфигурации, её нельзя без пояснения прибавлять второй раз поверх паспортного максимума, уже включающего этот выход. При этом опубликованная суммарная мощность не подтверждает совместимость любого PoE-устройства: допустимость самого подключения проверяют отдельно.
Ноутбук или другой потребитель с собственным адаптером может относиться к той же автомобильной системе, оставаясь за границей указанной характеристики EXPLORER 325. Его нагрузку учитывают отдельно. Название «спутниковый пост» здесь шире, чем терминал с антенной и питаемыми от него принадлежностями.
Например, условный независимый потребитель требует от общей цепи 40 Вт. Сумма 150 + 40 = 190 Вт показывает порядок составления бюджета для выбранной расчётной комбинации. Это не измеренное потребление автомобиля и не подтверждение одновременного максимума всех устройств. Реальные режимы и необходимые запасы устанавливаются проектом.
Один уровень мощности — разные токи
В том же листе приведено питание 10,5–32 В постоянного тока. Для понимания влияния напряжения можно применить простое отношение I = P/U. При условной мощности 150 Вт ток составляет 12,5 А при 12 В и 6,25 А при 24 В. Эти числа показывают, почему одинаковая мощность создаёт разную токовую нагрузку.
Такой расчёт нельзя превращать в готовый номинал предохранителя или сечение провода. Он не описывает пусковые процессы, падение напряжения, длину трассы, способ прокладки и характеристики защиты. Также он не утверждает, что терминал постоянно потребляет 150 Вт при каждом напряжении и режиме. Для выбора цепи нужны применимая инструкция и данные конкретной установки.
Мощность не равна запасу энергии
Максимум в ваттах помогает обсуждать нагрузку источника. Для работы на стоянке нужен ещё энергетический баланс: сколько времени пост работает и какова его средняя нагрузка за этот период. Постоянно умножать паспортный максимум на длительность можно лишь как явно выбранное расчётное допущение, сохраняя его смысл.
Для другого условного примера примем среднюю нагрузку всего поста 70 Вт и доступный ему запас энергии 140 Вт·ч. Идеальное отношение даёт два часа. Здесь 70 Вт не взяты из паспорта EXPLORER 325, а 140 Вт·ч не названы характеристикой какой-либо батареи. Потери и ограничения источника в примере не моделируются. Числа лишь показывают, какие дополнительные исходные данные нужны для разговора об автономности.
Проверьте состав одной ведомостью
Для расчёта перечислите терминал с антенной, питаемые от него устройства и самостоятельные потребители. Для каждой строки укажите источник питания и предусмотренные режимы: работа двигателя, стоянка, требуемая длительность. Если есть преобразователь или резервный источник, его характеристики рассматривают в общей цепи. Так легче обнаружить повторно внесённую принадлежность или забытый адаптер компьютера.
В запрос на EXPLORER 325 из нашего каталога добавьте модель автомобиля, сведения о доступном питании, перечень сохраняемых устройств и предполагаемую трассу. Точное исполнение, состояние, наличие, срок, аппаратный состав и общую цену подтверждаем предложением. Монтаж, подключение и тариф согласуются отдельно. Город получения нужен для поставки, а условия работы автомобиля — для подготовки самого поста.
Первичный источник: Cobham Satcom, EXPLORER 325 Product Sheet 71-131690-D03, 10.23, обе страницы проверены. Все числовые примеры в статье расчётные; испытания конкретной установки не заявляются.
