Base Block Iridium: питание 9–39 В и сигнальный вход 0–33 В
Карточка Galileosky Base Block Iridium в каталоге группы
У Galileosky Base Block Iridium питание самого терминала и электрические параметры подключаемого сигнала описаны разными строками. Это существенно при сохранении существующих датчиков: подходящее питание блока ещё не подтверждает допустимость напряжения на его измерительном входе. Перед заказом полезно разобрать один конкретный канал от датчика до показания в программе, прежде чем распространять решение на весь парк техники.

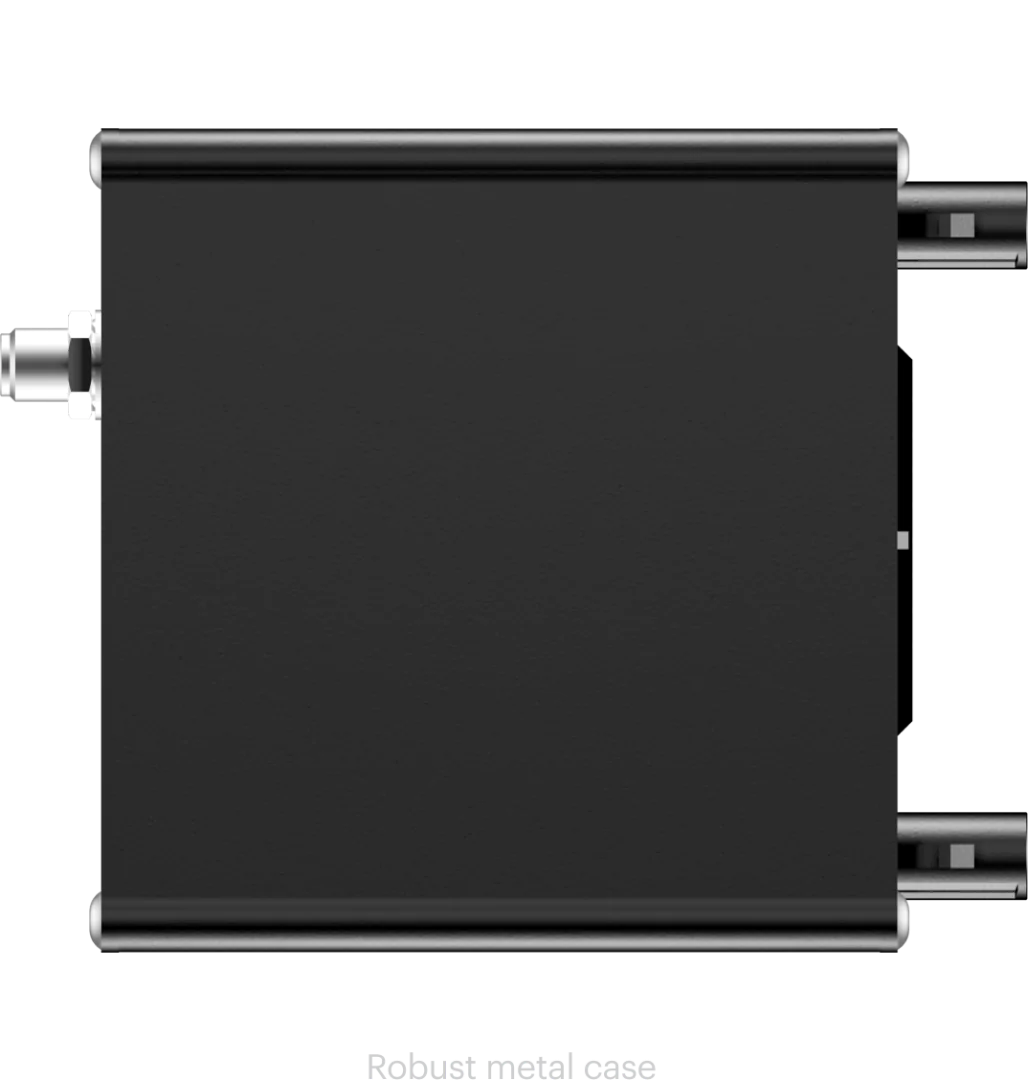

На фотографии показан корпус семейства. Маркировка контактов, электрическая схема и весь состав установки этим изображением не подтверждаются.
Три разных электрических ограничения
На официальной странице именно Base Block Iridium изготовитель приводит следующие параметры. Здесь сохранено разделение её таблицы на питание, входы и выходы.
| Узел | Указанный параметр | Что уточнять в проекте |
|---|---|---|
| Питание устройства | Рабочий диапазон 9–39 В | Реальный источник и условия на клеммах питания |
| Сигнальные входы | Диапазон напряжения 0–33 В | Вид и пределы сигнала конкретного датчика |
| Транзисторные выходы | Максимум 30 В и 80 мА | Электрические требования управляемого устройства |
Например, условный источник 36 В попадает внутрь опубликованного диапазона питания. Но из этого нельзя заключать, что сигнал 36 В разрешён на измерительном входе: для него приведён другой предел. Это сравнение чисел из таблицы, а не схема подключения или допуск конкретной бортовой сети. Номинал сети также не описывает все возможные режимы источника.
Датчик выбирают по его выходу
Для рассматриваемого датчика нужны обозначение, документация и характеристика выходного сигнала. Два устройства, питающиеся от одинакового напряжения, могут отдавать принципиально разные сигналы. Поэтому строку питания датчика нельзя автоматически переносить в описание того, что будет измерять терминал.
В условном примере датчик выдаёт 0–10 В. Его верхняя граница ниже указанных для входа 33 В, однако одного этого сравнения недостаточно для объявления совместимости. Остаются схема соединения, выбранный режим входа, опорный потенциал, требования к нагрузке и настройка преобразования. Решение подтверждают по документации конкретного исполнения; общая карточка терминала не заменяет её.
Разрешение измерения и точность показания
В разделе входов изготовитель указывает разрешение 1 мВ. Это нельзя переписывать как погрешность ±1 мВ всей системы. Разрешение описывает различимость значений; точность показания в инженерных единицах требует дополнительных сведений о канале и датчике.
Представим только расчётный пример: линейный датчик сопоставляет 0–10 В диапазону 0–100 условных единиц. Изменению напряжения на 1 мВ тогда соответствует 0,01 единицы по принятой шкале. Это арифметическое преобразование, а не обещанная точность Base Block Iridium. Смещение нуля, отклонение характеристики датчика и условия измерения таким вычислением не определяются.
Выход требует отдельной проверки
Транзисторный выход рассматривают со стороны подключаемой нагрузки. Наличие выхода само по себе не означает возможности непосредственно питать любое реле или исполнительный механизм. Для условной нагрузки с требованием 100 мА опубликованный предел 80 мА уже не даёт основания заявлять прямое подключение. Необходимость и исполнение согласующего узла определяются отдельно, без подбора схемы по одной рекламной таблице.
Предельные напряжение и ток также не следует превращать умножением в универсальную разрешённую мощность нагрузки. Важны её характер и применимые ограничения конкретного выхода, которые нужно установить по технической документации.
Что включить в запрос
Для предложения по Base Block Iridium в нашем каталоге передайте перечень датчиков и нагрузок с точными обозначениями, их документацию, сведения об источнике питания и требуемые единицы показаний. Отдельно отметьте сохраняемые соединения и ответственного за настройку измерительного канала. Тогда предложение можно проверить по конкретным сигналам, а не по общему обещанию сбора данных.
Исполнение терминала, принадлежности, состояние, наличие и срок подтверждаются в предложении. Электрическое согласование датчика, настройка представления данных и услуга спутниковой передачи требуют своих подтверждений. Для доставки укажите город получения и количество; общую стоимость выбранного состава и работ согласуем после уточнения этих исходных данных.
Источник параметров: Galileosky — Base Block Iridium, разделы Inputs, Outputs и Power supply, проверено 25.10.2026. Расчётные примеры в статье условные; испытания конкретной установки не заявляются.
